一、概述 690V660V新能源專用變壓器400V380V電壓轉換SG系列三相干式變壓器廣泛適用于交流50～60Hz，輸入、輸出電壓不超過1000V的各種三相供電場合。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為土5%）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造；ZSG系列三相干式整流變壓器供整流設備、整流后作充電、電壓調節及直流電源之用。

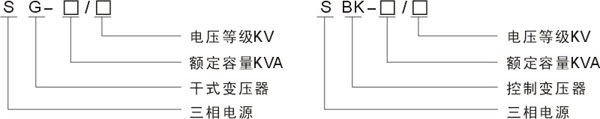

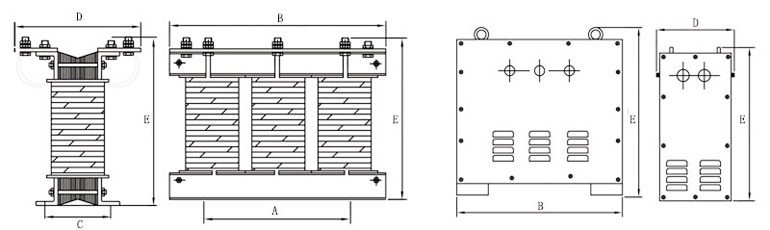

二、690V660V型號及其含義 三、690V660V外型及安裝尺寸 | 型號 | 外形尺寸(開啟式) | 安裝孔距 | 外形尺寸(防護式) | | B × D × E | A × C | B × D × E | | SG/SBK-1KVA | 200×150×210 | 180×120 | 310×280×300 | | SG/SBK-1.5KVA | 240×150×230 | 180×120 | 350×300×360 | | SG/SBK-2KVA | 240×160×230 | 180×150 | 350×300×360 | | SG/SBK-3KVA | 250×180×230 | 180×170 | 350×300×360 | | SG/SBK-4KVA | 300×180×280 | 220×180 | 400×350×410 | | SG/SBK-5KVA | 300×200×280 | 220×200 | 400×350×410 | | SG/SBK-7KVA | 380×200×350 | 280×180 | 500×400×480 | | SG/SBK-8KVA | 380×220×350 | 280×190 | 500×400×480 | | SG/SBK-10KVA | 380×240×350 | 280×220 | 500×400×480 | | SG/SBK-15KVA | 420×220×400 | 280×220 | 600×500×580 | | SG/SBK-20KVA | 420×240×410 | 280×260 | 600×500×580 | | SG/SBK-30KVA | 480×260×460 | 320×260 | 600×500×580 | | SG/SBK-40KVA | 530×320×500 | 320×280 | 750×600×720 | | SG/SBK-50KVA | 530×350×520 | 450×260 | 750×600×720 | | SG/SBK-80KVA | 630×400×580 | 450×280 | 850×650×820 | | SG/SBK-100KVA | 720×500×650 | 550×350 | 950×700×850 | | SG/SBK-200KVA | 850×550×700 | 600×400 | 1100×800×1000 | SG/SBK-300KVA 400kva500kva600kva800kva1000kva 2000kva300kva
| ..... | .... | ....... |
響應速度快 12位高速AD采集，可控硅電子模塊快速同步切換補償，快速調壓 可設多種調整方式 統調和分調 測量技術先進 單片機進行數字濾波及真有效值計算，控制精確無誤 人性化的人機界面 面板觸摸鍵可以設定各種指標 輸出波形無失真 無觸點過零開關切換，同頻、鎖相、正弦波疊加補償原理 抗諧波干擾 真有效值電壓檢測加數字智能濾波控制 負載范圍廣 阻性、容性、感性負載都能適應 緩起動抗沖擊 具有先穩壓再輸出功能 保護功能全 過壓、欠壓、缺相、過載、短路保護、聲光報警功能 智能控制顯示 電壓、電流分別真有效值LCD數字顯示
|
