SG-H系列防護式三相干式變壓器是一種利用電磁感應的原理來改變交流電壓的裝置，該系列產品適用于各類低壓成套開關設備及電氣傳動控制設備用干式變壓器，也可作為小型動力、整流設備、充電和電鍍等三相電源用。
技術參數
◆ 額定電壓1200V及以下◆ 額定容量3000kVA及以下◆ 額定頻率為50Hz或60Hz◆ 絕緣電阻≥5MΩ◆ 絕緣等級：B級◆ 額定工作制為不間斷工作制
◆ 產品執行標準： JB/T 8750
使用環境及工作條件
◆ 海拔高度：≤2000m◆ 環境溫度：-5～+40℃◆ 海拔高度：≤90%（同時該月的月平均溫度為+25℃）
◆ 工作環境： a.大氣中無嚴重影響變壓器絕緣的污穢及易蝕易爆介質 b.安裝場所無劇烈震動和顛簸 c.不受雨雪侵襲的場所
產品優勢
◆采用三相EI鐵心，結構簡單、抗震能力強；◆線圈骨架，繞線工藝簡單，自動化程度高，產品一致性好；
◆防護鐵殼采用優質鋼板，機械強度高，防火性能好；◆液晶顯示，實時掌控輸入、輸出電壓及輸出電流等參數；
◆具有過壓、欠壓、過流及三相不平衡保護功能，保障變壓器及用電設備的安全運行；
◆具有損耗低、效率高、運行噪音小、溫升低、過載能力強等優點。 >產品使用范圍： 英施丹隔離變壓器分單相（DG）與三相(SG)系列，主要的作用是將用電設備和電網隔離開.用于安全性場合或者抗干擾（多采用D/Y、D/Yn △/Yo或Yo/ △連接 ）要求的場合等，用電設備和電源沒有直接的電聯系。廣泛用于地鐵、高層建筑、機場、車站、碼頭、工礦企業及隧道的輸配電及進口、出口設備的使用等場所。
英施丹SG系列三相干式變壓器（380V變壓器）主要用于各種高低壓成套電氣、進出口設備、精密機床、UPS、電鍍、照明、加熱、通信、化工等行業設備的控制電力、電源之用。

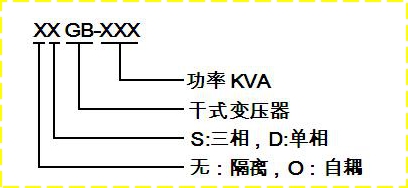

★型號含義
>產品隔離變壓器作用：
1、電氣安全隔離
2、有濾波抗干擾功能
3、能有效地抑制從電源線引人的高次諧波和雷擊電磁脈沖對本系統產生的干擾
4、 能有效地抑制由本系統電子設備發出的高次諧波進入電源配電網絡對其他設備(裝置和系統)產生干擾
5、能從根本上防止由于、地電位擾動所引起的系統工作失常、數據丟失或出錯
6、能有效地防止建筑物防雷裝置接閃時因作為參考地的鋼筋電位急劇升高導致系統中硬件設備遭反擊擊毀
7、隔離變壓器之所以在施工中被大量應用，其主要是因為隔離變壓器的次級不與大地相連，它的任意兩線與大地之間沒有電位差。所以比較安全。隔離變壓器常用在有電子管和工作電壓高的電子儀器上，如電子管擴音機，示波器等，也可用于維修電源.
8 、克服中心點漂移，改善供電不平衡
9、 防浪涌沖擊及濾波功能■技術參數

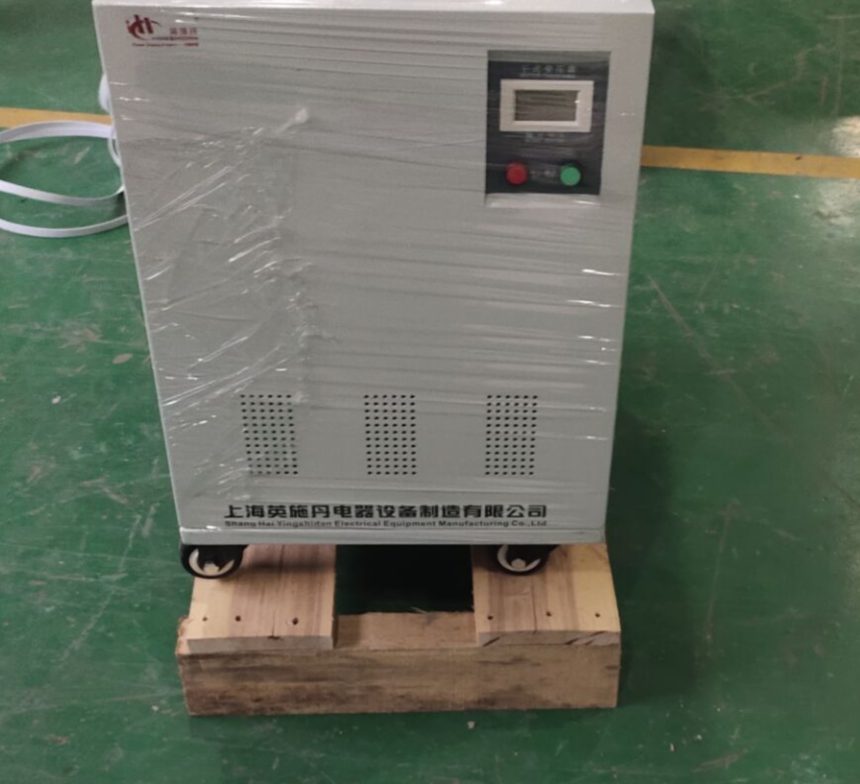

>產品示意圖：
>產品聯接組別：
>產品規格型號及安裝尺寸： 規 格 | 輸入電壓 | 輸出電壓 | 不帶外殼產品尺寸/重量 | 帶外殼尺寸/重量 | SG-5 KVA | 660V
400V
380V
200V
可根據客戶要求訂制 | 380V
220V
110V
36V
可根據客戶要求訂制 | 30×15×25/35 | 45×25×30/56 | SG-6KVA | 30×16×25/40 | 45×25×30/64 | SG-7KVA | 35×15×30/45 | 50×25×35/80 | SG-8KVA | 35×16×30/55 | 50×25×35/80 | SG-10KVA | 42×21×42/90 | 60×32×65/130 | SG-15KVA | 52×24×52/135 | 70×35×77/185 | SG-20KVA | 52×24×52/180 | 70×35×77/220 | SG-30KVA | 55×28×65/220 | 80×40×87/260 | SG-40KVA | 61×30×65/265 | 90×50×95/320 | SG-50KVA | 61×30×65/295 | 90×50×95/360 | SG-60KVA | 70×32×66/370 | 100×50×105/440 | SG-80KVA | 70×32×67/450 | 100×50×105/530 | SG-100KVA | 75×35×68/490 | 100×50×105/570 | SG-120KVA | 75×35×68 | 100×50×105/600 | SG-150KVA | 85×37×68 | 120×65×115/690 | SG-180KVA | 95×45×83 | 120×65×115/930 | SG-200KVA | 95×45×83 | 120×65×115/1010 | SG-250KVA | 95×45×83 | 120×65×115/1180 | SG-300KVA | 105×45×95 | 120×70×125/1450 | SG-320KVA | 105×45×95 | 130×50×135/1490 | SG-350KVA | 105×45×95 | 130×50×135/1600 | SG-400KVA | 115×55×105 | 140×60×145/1700 |
>公司產品服務保障： | 每臺產品出廠前都嚴格按照國標實行全檢，保證出廠合格率目前英施丹有：交流通斷試驗、交流電壽命試驗、可靠性試驗、閃絡擊穿測試、綜合特性實驗、高低溫及耐高溫測試、交變及恒定濕熱測試、球壓測試、漏電及老化測試、跌落及振動試驗、超聲成像無損檢測、塑料力學性能試驗、塑料阻燃及電氣性能測試、碳硫分析試驗、硅鋼片鐵損測試、化學分析試驗
本公司承諾：全部產品保質一年！在正常使用一年內發生故障的可免費更換!（客戶特殊要求除外） 上海英施丹電器設備制造有限公司是集科研，生產，銷售，以及產品保養為一體的綜合性電源公司。公司擁有雄厚的技術開發力量和一流的檢測試驗設備，公司不斷加強對原材料質量和工藝過程的控制，保證產品質量的穩定性。公司自創辦以來，所從事生產的：變壓器，穩壓器，調壓器，開關電源，以及配電箱等，十多個系列，一百多種產品，產品遠銷北美，西歐，中東，北非等五十多個國家和地區，得到了廣大用戶的一致好評。 售后保障： 1、本公司生產、銷售各種型號的英施丹變壓器，英施丹穩壓器，英施丹調壓器，可以按照客戶的要求、尺寸、規格來量身訂做產品. 2. 本公司生產的干式變壓器、穩壓器、調壓器、電抗器、成套接地裝置設備質量保證期為一年。 3. 在質量保證期內若發生任何產品質量問題，我公司負責免費維修或更換。 4. 本公司開通全國免費24小時服務熱線電話400-6855-086接到投訴8小時內回復處理意見，并根據用戶要求分為24小時內處理、 48小時內處理、以及與用戶相約的時間內進行處理。 5 因產品意外事故造成停電，我公司承諾交通發達地區24小時內 |
|
