產品概述： 隧道升壓器三相油浸式感應穩壓器由調壓變壓器TS（包括油箱、定子、轉子頂蓋、傳動控制電機M、手輪機構及控制線路板調壓控制二次線路元件）等組成。通過電傳電動機或手輪機構及齒輪耦合來實現轉動調壓，轉動范圍在180o內，并在油箱上端設有電器限位及機械限位，電器限位由行程開關來切斷電動機電源，機械限位由保護螺栓來阻斷其轉動極限。定子繞組及轉子繞組通過底坐架固定，放入油箱中，箱內裝有10#變壓器油，在負載產生熱量時，通過油浸冷卻方式，經散熱管散熱。具有錯相、缺相、超壓、過流保護；主回路無觸點調節、無機械磨損、無火花產生、無干擾影響、故障率低等特點；而且耐強沖擊、瞬間超載能力非常強、使用壽命長、無需維護等優點。 主要特點： |
1、輸出電壓精確
控制基板采用精密邏輯電路配合精密組件，在惡劣的環境，均可以以最精確的電壓輸出，精確度在380V±(1 ～3%)內，可自由設定。
2、無段電壓調整（無刷式）
感應式、無觸點在負載電壓，呈線性升壓降壓調整。
3、特性優良
采用日制高磁柬矽鋼片，使用空載損失、無載電流減到最低。使穩壓器發揮最高性能，減少電力損耗。
4、超足容量、超載能力強
本穩壓器可 負載，連續使用且可使瞬間2-3倍電流通過，而不致?lián)p壞本機。
5、堅固耐用、使用年限長
內部主體為感應電壓調整器IVR內無碳刷等接觸器及元件，幫永不磨損，堅固耐用為主要特點。
6、易保養及維護
采用模組化設計，所有元件均已規格化。只需保持內部清潔，無需任何特別保養。
7、適合做超大容量
感應式單機可做超大1600KVA以上機型。
| 適用范圍：
| | SMT、CNC、PCB、火花機、大型機床、塑膠模具廠等，車間穩壓、全廠穩壓等…… |
技術參數： TNSJA 油浸感應式穩壓器 | 輸入電壓 | 380V±15% | | 輸出電壓 | 380V | | 頻率 | 50HZ | | 規格 | 10、20、30、50、75、100、120、150、200、250、300、350、400、500、600、700、800、1000、1250、1600、2000、2500、3200、3600KVA | | 抗電強度 | 200V/60S<10ma< p=""> | | 絕緣電阻 | >20MΩ | | 效率 | 98% | | 穩壓精度 | ±1～5%(可設置) | | 響應時間 | <0.5s< p=""> | | 波形失真 | <3%< p=""> | | 環境溫度 | -5℃～+40℃ | | 對比濕度 | <95%< p=""> | | 溫升 | ≤55℃ | | 噪音 | <65db< p=""> | | 保護功能 | 過/欠壓、相序、過流、過載 |
TNSJA 油浸感應式穩壓器 | 規格 | 輸出電流（A） | 產品尺寸（MM） | 重量（KG） | 規格 | 輸出電流（A） | 產品尺寸（MM） | 重量（KG） | | TNSJA-10KVA | 15。2 | ф900×1280 | 295 | TNSJA-500KVA | 760 | ф1280×1570 | 1297 | | TNSJA-20KVA | 30。4 | ф900×1280 | 300 | TNSJA-600KVA | 912 | ф1280×1760 | 1516 | | TNSJA-30KVA | 45。6 | ф900×1280 | 335 | TNSJA-630KVA | 957 | ф1280×1760 | 1590 | | TNSJA-50KVA | 76 | ф900×1280 | 350 | TNSJA-660KVA | 1002 | ф1280×1760 | 1650 | | TNSJA-75KVA | 114 | ф900×1280 | 395 | TNSJA-700KVA | 1064 | ф1380×2000 | 1750 | | TNSJA-100KVA | 152 | ф900×1280 | 430 | TNSJA-800KVA | 1216 | ф1380×2000 | 1860 | | TNSJA-120KVA | 182 | ф1120×1450 | 580 | TNSJA-900KVA | 1367 | ф1380×2000 | 1950 | | TNSJA-150KVA | 228 | ф1120×1450 | 675 | TNSJA-1000KVA | 1520 | ф1380×2000 | 2040 | | TNSJA-200KVA | 304 | ф1120×1450 | 694 | TNSJA-1250KVA | 1895 | ф1380×2000 | 2110 | | TNSJA-220KVA | 334 | ф1120×1450 | 730 | TNSJA-1600KVA | 2425 | ф1380×2250 | 2320 | | TNSJA-250KVA | 380 | ф1120×1450 | 760 | TNSJA-2000KVA | 3030 | ф1380×2250 | 2530 | | TNSJA-300KVA | 455。8 | ф1280×1570 | 1000 | TNSJA-2500KVA | 3798 | ф1380×2250×2250 | 3220 | | TNSJA-350KVA | 532 | ф1280×1570 | 1100 | TNSJA-3200KVA | 4862 | ф1380×2250×2250 | 4120 | | TNSJA-400KVA | 607。8 | ф1280×1570 | 1150 | TNSJA-3600KVA | 5470 | ф1380×2250×2250 | 5150 |
|

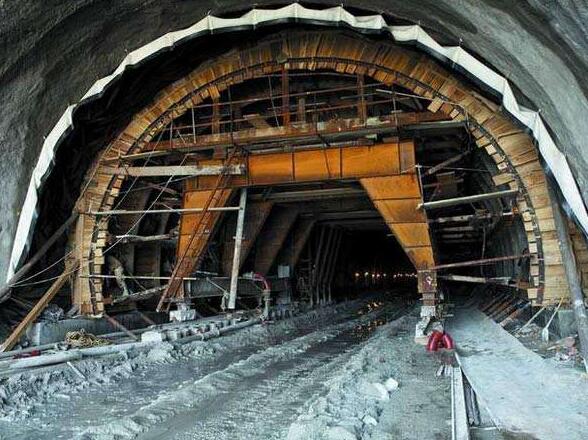

案例：由于天氣炎熱的原因，用電到了高峰期電網電壓波動比較大，穩壓及其不穩定再加上施工距離長遠遠，嚴重影響到了工程的進度，加上本身高壓10KV電網到施工地點以有33公里，到末端電壓根本達不到10KV，所以低壓用電也不夠。從箱變到項目部有1.3公里路程，使用150平方的鋁芯電纜，是項目部電壓根本達不到380V，用電高峰期的時候設備用電更達不到要求，工人無法正常生活起居，設備無法工作，電腦經常自動關機，所以項目部張工聯系了我司銷售經理，詳細說明情況后，380V線路電壓不夠主要是因為線路長，電壓線損比較大，產生壓降，所以導致末端使用電壓不夠用，知道這個情況后，我們公司技術工程師給他們提出兩種解決方案。 方案一：使用遠距離輸送電源，首端升壓，末端降壓來減少線路損耗，從而達到末端電壓能正常工作。 方案二：在線路中間位置加裝一臺三相大功率穩壓器，末端在加裝一臺三相大功率穩壓器，通過二次穩壓來是末端電壓達到正常值。 最終在跟電工溝通的情況下，使用方案二，相對來說節省成本，供貨周期短，實行效果比較好。當天項目部就下來訂單，生產部署總共15天到位。 我司也派有技術人員協調安裝調試，目前設備正常運行。
|
