SCB10-2500KW100KW250KW200KW干式變壓器多少錢一臺
品 牌：英施丹
型 號：根據需求定做
銷售電話：021-51095208
銷售客服：田先生
訂購說明：產品價格請直接來電咨詢銷售客服，我們將根據您的需求報價。
英施丹上海知名變壓器、調壓器、穩壓器廠家，網上直銷渠道更優惠，用心服務，品質保證。歡迎來電訂購！
|
| 詳細介紹： |
| 述 | 本系列產品采用薄層環氧樹脂澆注來包封高、低壓繞組的干式變壓器，設計合理，工藝先進，局部放電量小、噪音低,具有阻燃、自熄、防潮、散熱性好，免維護，無污染等特點。
鐵芯及夾件表面經防護樹脂特殊處理，外形美觀。低壓箔繞，高壓采用分段多層圓筒式結構，使之安匝分布平衡，漏磁小，機械強度高，抗短路能力強。
配置的低噪音冷卻風機及智能溫控儀使產品具有故障、超溫報警、啟停保護，并可實行微電腦遠程監控功能。
美觀耐用的不銹鋼外殼，對變壓器作進一步的安全保護，防護等級達IP20及IP23�！颕P20可防直徑大于12m固體導物進入,為帶電部分提供安全屏障； ★：Ip23兼具防止與垂直線成60℃角以內的水滴進入，可于戶外運行，但Ip23外殼會使變壓器冷卻 能力下降，容量較小的下降約5％，容量較大的約10％。另外,可提供設計其他防護等級或材料的保護外殼。該系列變壓器可直 接安裝于負荷中心，適用于高層建筑、機場、碼頭、電廠、住宅小區或成套變電站等各種場所。 |
| 執行標準 | GB6450-1986 GB/T10228-1997
GB/T1094-1996 GB4208-1993
根據用戶要求可提供在特殊使用條件下運行的變壓器。 |

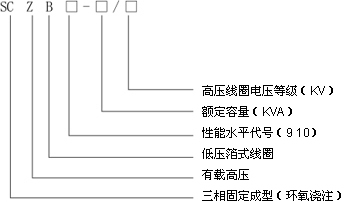

| 型號及其含義 |  |
| 正常使用條件 | 1.海拔高度不超過1000m 戶內
2.環境溫度：最高氣溫+40℃
3.最高日平均氣溫+30℃
4.最高年平均氣溫+20℃
5.最低氣溫-5℃ |
| 外型尺寸 |  | | SC(B)10-30~2500/10-0.4外形尺寸圖 |
| | SC(B)10系列保護外殼外形尺寸示意圖 |
| 主要技術參數 | | 10kV級S9系列 | 額定容量
(kVA) | 電壓組合(kV） | 聯結
組
標號 | 短路
阻抗
(%) | 損耗(kW) | 空載
電流
(%) | 重量
(kg) | 外形尺寸
長(L)×寬(B)×高(H) | 規矩
縱向×橫向 | 保護外殼尺寸
長(L)×寬(B)×高(H) | 高
壓 | 分接
范圍 | 低
壓 | 空
載 | 負
載 | | 30 | 11
10.5
10
6.3
6 | ±5%
或
±2×
2.5%
| 0.4
| Yyn0
或
Dyn11 | 4.0 | 0.215 | 0.750
| 3.2 | 320
| 780×450×700
| 400×400 | 900×900×1030 | 50
| 0.305
| 1.055
| 2.8
| 360
| 840×450×720
| 1000×900×1050 | | 80 | 0.415
| 1.460
| 2.6
| 520 | 900×600×840
| 550×550 | 1060×1000×1150 | 100
| 0.450
| 1.665
| 2.4
| 670 | 920×600×860
| 1080×1000×1170 | | 125 | 0.530
| 1.995
| 2.2
| 760
| 980×600×860
| 1140×1000×1200 | 160
| 0.610 | 2.250 | 2.2
| 880
| 1040×710×980
| 660×660 | 1240×1050×1260 | 200
| 0.700 | 2.675 | 2.0
| 1030
| 1070×710×1000
| 1270×1050×1290 | 250
| 0.810 | 2.915
| 2.0
| 1190
| 1140×710×1030 | 1340×1050×1330 | 315
| 0.990 | 3.670
| 1.8
| 1360
| 1180×710×1100
| 1360×1050×1390 | | 400 | 1.100
| 4.220
| 1.8
| 1740
| 1380×960×1160
| 820×910 | 1540×1150×1590 | 500
| 1.305
| 5.165
| 1.8
| 1900
| 1400×960×1200
| 1570×1150×1640 | 630
| 1.510
| 6.220
| 1.6
| 2050
| 1440×960×1240
| 1610×1150×1680 | 630
| 6 | 1.460
| 6.310
| 1.6
| 2050
| 1500×960×1200
| 1660×1150×1630 | | 800 | 1.710
| 7.360
| 1.6
| 2330
| 1500×960×1280
| 1680×1150×1720 | | 1000 | 1.990 | 8.600
| 1.4
| 2790
| 1640×960×1410
| 1750×1200×1850 | 1250
| 2.350
| 10.260 | 1.4
| 3300 | 1700×1255×1450
| 1070×1205 | 1850×1400×1920 | 1600
| 2.755
| 12.420 | 1.4
| 4900
| 1800×1255×1490
| 1920×1400×2000 | 2000
| 3.735
| 15.300 | 1.2
| 4900
| 1940×1255×1590 | 2050×1450×2130 | | 2500 | 4.500 | 18.180 | 1.2 | 5650
| 2060×1255×1660
| 2170×1450×2230 |
| | 注：容量200kVA及以下不帶風機，否則在訂貨時需闡明。本表之外的規格和特殊要求可聯系洽談。 |
| 10kV級SCBZ10系列 | 額定容量
(kVA) | 電壓組合(kV） | 聯結
組
標號 | 短路
阻抗
(%) | 損耗(kW) | 空載
電流
(%) | 重量
(kg) | 外形尺寸
長(L)×寬(B)×高(H) | 規矩
縱向×橫向 | 保護外殼尺寸
長(L)×寬(B)×高(H) | 高
壓 | 分接
范圍 | 低
壓 | 空
載 | 負
載 | 200
| 11
10.5
10
6.3
6 | ±5%
或
±2×
2.5%
| 0.4
| Yyn0 | 4.0 | 0.610
| 2.470 | 1.5 | 1625
| 1320×800×1220
| 660×660 | 1600×1650×1720 | | 250 | 0.710 | 2.660
| 1.3
| 1765 | 1380×800×1260
| 1600×1650×1760 | 315
| 0.890 | 3.410
| 1.2
| 2020
| 1380×800×1310 | 1600×1750×1810 | 400
| 0.970
| 3.960
| 1.2
| 2220
| 1390×850×1440
| 820×910 | 1800×1750×1940 | 500
| 1.190
| 4.730
| 1.2
| 2555
| 1400×960×1520 | 1800×1750×2020 | 630
| 1.300
| 5.940
| 1.1
| 2880
| 1460×1000×1600
| 1800×1750×2150 | | 630 | 1.190
| 6.160 | 1.1 | 3005 | 1520×1000×1410
| 1800×1750×1960 |
|
| 主要技術參數 | | 10kV級SCZB10系列 | 額定容量
(kVA) | 電壓組合(kV） | 聯結
組
標?/TD> | 短路
阻抗
(%) | 損耗(kW) | 空載
電流
(%) | 重量
(kg) | 外形尺寸
長(L)×寬(B)×高(H) | 規矩
縱向×橫向 | 外形尺寸
長(L)×寬(B)×高(H) | 高
壓 | 分接
范圍 | 低
壓 | 空
載 | 負
載 | 800
| 11
10.5
10
6.3
6
| ±5%
或
±2×
2.5%
| 0.4
| Yyn0
或
Dyn11 | 6 | 1.460
| 7.260 | 1.0 | 3320 | 1570×1000×1580
| 820×910 | 2200×1850×2130 | | 1000 | 1.680
| 8.360 | 1.0 | 3780
| 1640×1000×1700
| 2200×1850×2250 | | 1250 | 2.160
| 10.010
| 0.9
| 4530
| 1700×1255×1820
| 2200×1850×2370 | | 1600 | 2.490
| 12.100
| 0.9
| 5140 | 1800×1255×1980
| 1070×1205 | 2200×1850×2530 | 2000
| 2.920
| 14.600
| 0.8 | 6200
| 1940×1255×2110
| 2300×1900×2660 | | 2500 | 3.460 | 17.400 | 0.8 | 7570 | 2100×1255×2350
| 2400×1950×2750 |
|
| 10kV級SCB10系列 | 額定容量
(kVA) | 電壓組合(kV） | 聯結
組
標號 | 短路
阻抗
(%) | 損耗(kW) | 空載
電流
(%) | 重量
(kg) | 外形尺寸
長(L)×寬(B)×高(H) | 規矩
縱向×橫向 | 保護外殼尺寸
長(L)×寬(B)×高(H) | 高
壓 | 分接
范圍 | 低
壓 | 空
載 | 負
載 | | 30 | 11
10.5
10
6.3
6
| ±5%
或
±2×
2.5%
| 0.4
| Yyn0 | 4.0 | 0.195
| 0.71
| 2.5 | 340 | 780×450×790
| 400×400 | 900×900×1080 | 50
| 0.275 | 0.950
| 2.2
| 430 | 840×450×855
| 1000×900×1150 | | 80 | 0.375
| 1.385
| 2.1
| 560 | 900×600×885
| 550×550 | 1060×1000×1180 | 100
| 0.405
| 1.580
| 1.9 | 720 | 920×600×900
| 1080×1000×1200 | | 125 | 0.475
| 1.895 | 1.8
| 830 | 980×600×960 | 1140×1000×1260 | 160
| 0.550 | 2.140
| 1.8 | 940 | 1040×710×1000
| 660×660 | 1240×1050×1300 | 200
| 0.630
| 2.540
| 1.6 | 1250
| 1070×710×1200
| 1270×1050×1450 | 250
| 0.730
| 2.770
| 1.5 | 1450
| 1140×710×1245
| 1340×1050×1550 | 315
| 0.890
| 3.485 | 1.4
| 1600
| 1180×710×1300
| 1360×1050×1600 | | 400 | 0.990
| 4.010
| 1.4 | 1980 | 1380×960×1425
| 820×910 | 1540×1150×1720 | | 500 | 1.175 | 4.910
| 1.3
| 2300
| 1400×960×1515
| 1570×1150×1810 | | 630 | 1.360 | 5.910
| 1.3
| 2570
| 1440×960×1595
| 1610×1150×1900 | | 630 | Yyn0
或
Dyn11 | 6 | 1.315
| 5.995 | 1.2
| 2550
| 1500×960×1405
| 1660×1150×1700 | | 800 | 1.540
| 6.990
| 1.2
| 2810
| 1560×960×1575
| 1680×1150×1870 | 1000
| 1.790
| 8.170
| 1.1
| 3210
| 1640×960×1685
| 1750×1200×1980 | | 1250 | 2.115
| 9.750
| 1.1
| 3400 | 1700×1255×1815 | 1070×1205 | 1850×1400×2120 | 1600
| 2.480
| 11.800 | 1.0 | 4150 | 1800×1255×1980
| 1920×1400×2280 | 2000
| 3.360
| 14.535
| 0.9
| 5600 | 1940×1255×2110
| 2050×1450×2420 | | 2500 | 4.050 | 17.270 | 0.8 | 6300 | 2060×1255×2350 | 2170×1450×2750 |
| | 注：本表之外的規格和特殊要求可聯系洽談。 |
