、用途 英施丹船用變壓器是在我廠干式變壓器生產的基礎上，根據IEC.60076標準要求進行設計制造，并經中華人民共和國船舶檢驗局工廠型式認可。
2. 用途
船舶中作照明、電力、通訊或電網隔離之用。
2、工作條件 a) 海拔高度≤1000m
b) 環境溫度≤45℃
c) 相對濕度≤95%
d) 有凝露、油霧、鹽霧和霉菌的影響。
e) 船舶運行時有振動和沖擊的影響
f) 運行時產生的橫搖≤±22.5°，
橫傾±≤15°，縱傾≤±10°。
3、結構 a) 變壓器為防滴干式底腳安裝。
b) 變壓器絕緣為B級、F級或H級。

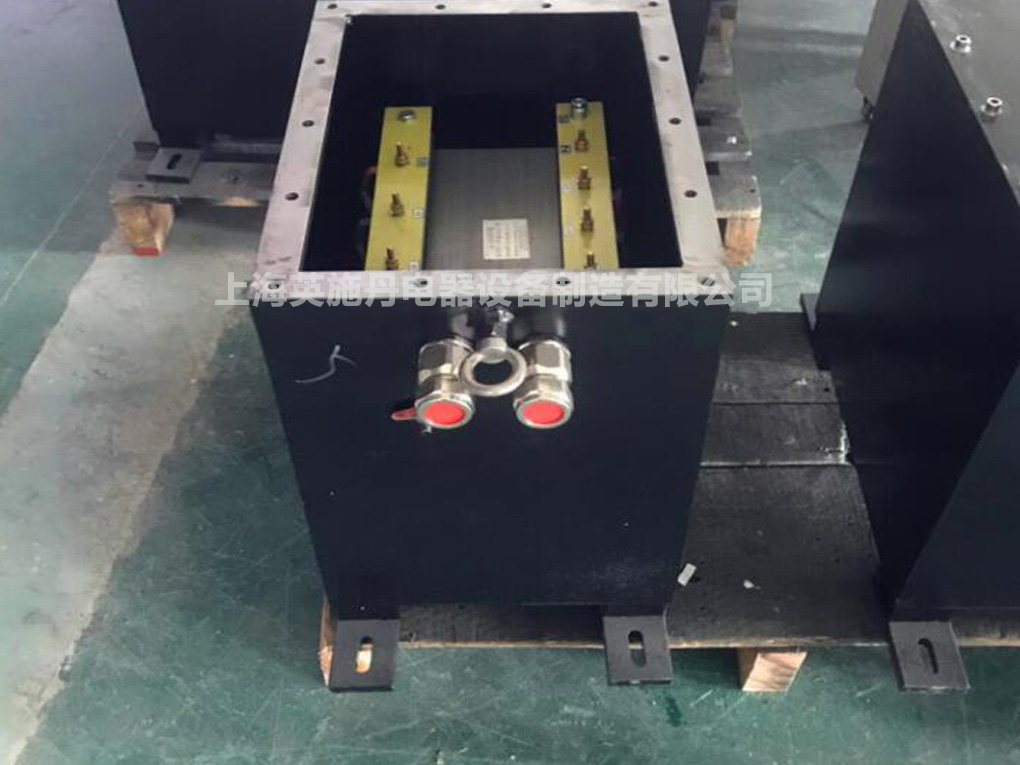

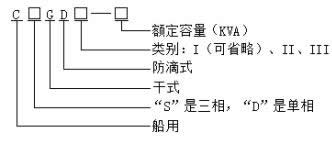

c) 三相變壓器有一個整體和三只或四只單相變壓器組成三種。變壓器箱體有優質鋼板制成，結構即充分考慮到空氣流通，又能有效地防滴及防止鼠類進入內部。接線板及換接接線柱在變壓器箱體內，引入電纜可方便地通過箱體左側或右側的填料函接到接線板上。 4、型號及含義
5、基本參數
型號 Type | 容量 Cap. （K VA） | 相數 Number of phase | 初級電壓 Primary volt. （V） | 次級電壓 Secondary volt. （V） | 連接組 Connection Symbol | 阻抗 Imp （%） | 空載損耗 No-load Loss （W） | 負載損耗 Load Loss （W75℃） | 空載電流 No-load Current （%） | 防護等級 Degree of Protection | 50Hz | 60Hz | 50Hz | 60Hz | CDGD | 5 | 1 |
|
|
|
| I-I | 3~3.5 | 65 | 190 | 10 | IP22 IP23 | 7.5 |
|
|
|
| 3~3.5 | 90 | 250 | 10 | 10 | （410） | 450 | 380 | 440 | 3~3.5 | 100 | 350 | 8 | 15 | 400 | （445） | 230 | 230 | 3~3.5 | 130 | 400 | 8 | 20 | （390） | （440） | 115 | 115 | 3~3.5 | 170 | 460 | 8 | 25 | （380） |
| 400 | 450 | 3~3.5 | 200 | 590 | 6 | 30 |
|
|
|
| 3~3.5 | 260 | 720 | 6 | 40 |
|
|
|
| 3~3.5 | 280 | 820 | 6 | 50 |
|
|
|
| 3~3.5 | 320 | 950 | 5 | 60 |
|
|
|
| 3~3.5 | 380 | 1100 | 5 | 75 |
|
|
|
| 3~3.5 | 480 | 1420 | 5 |
| 5 |
|
|
|
|
|
| 3~3.5 | 110 | 165 | 12 |
|
| 10 |
|
|
|
|
|
| 3~3.5 | 160 | 280 | 8 |
|
| 15 |
|
|
|
|
|
| 3~3.5 | 200 | 370 | 6 |
|
| 25 |
| （410） | 450 | 380 | 440 | Y/Y | 3~3.5 | 250 | 520 | 6 |
|
| 35 |
| 400 | （445） | 230 | 230 | Y/△ | 3~3.5 | 290 | 680 | 5 |
|
| 50 |
| （390） | （440） | 115 | 115 | △/Y | 3~3.5 | 350 | 1040 | 4 | IP22 | CSGD | 75 | 3 | （380） |
| 400 | 450 | △/△ | 3~3.5 | 450 | 1450 | 4 | IP23 |
| 90 |
|
|
|
|
|
| 3~3.5 | 520 | 1600 | 3 |
|
| 100 |
|
|
|
|
|
| 3~3.5 | 550 | 1800 | 3 |
|
| 130 |
|
|
|
|
|
| 3~3.5 | 700 | 2200 | 3 |
|
| 150 |
|
|
|
|
|
| 3~3.5 | 800 | 2400 | 3 |
|
| 200 |
|
|
|
|
|
| 3~3.5 | 900 | 3500 | 3 |
|
| 300 |
|
|
|
|
|
| 3~3.5 | 1200 | 5200 | 3 |
|
| 400 |
|
|
|
|
|
| 3~3.5 | 1550 | 6600 | 3 |
|
| 500 |
|
|
|
|
|
| 3~3.5 | 1800 | 8300 | 3 |
|
| 5 |
|
|
|
|
|
| 3~3.5 | 95 | 180 | 10 |
|
| 10 |
|
|
|
|
|
| 3~3.5 | 140 | 250 | 10 |
|
| 15 |
|
|
|
|
|
| 3~3.5 | 170 | 360 | 8 |
|
| 20 |
| （410） | 450 | 380 | 440 | Y/Y | 3~3.5 | 200 | 450 | 7 |
| CSD | 30 | 3 | 400 |
|
|
| Y/△ | 3~3.5 | 280 | 580 | 6 | IP22 |
| 40 |
| （390） | （445） | 230 | 230 | △/Y | 3~3.5 | 290 | 700 | 5 | IP23 |
| 50 |
|
|
|
|
| △/△ | 3~3.5 | 320 | 950 | 4 |
|
| 60 |
| （380） | （440） | 115 | 115 |
| 3~3.5 | 360 | 1050 | 4 |
|
| 80 |
|
|
| 400 | 450 |
| 3~3.5 | 450 | 1350 | 3 |
|
| 100 |
|
|
|
|
|
| 3~3.5 | 530 | 1600 | 3 |
|
6、外形及安裝尺寸 型號 Type | 容量 Cap. (KVA) | 外形筒圖 Appearance figure | 外形尺寸 Dimension（mm） | 安裝尺寸 Install size（mm） | 質量 Weight （Kg） | L | B | H | L1 | B1 | d | CDGD-5 | 5 |
單相變壓器圖 Single-phase transformers | 465 | 325 | 530 | 350 | 215 | 12 | 75 | CDGD-7.5 | 7.5 | 500 | 345 | 610 | 380 | 235 | 12 | 85 | CDGD-10 | 10 | 500 | 345 | 610 | 380 | 235 | 12 | 100 | CDGD-15 | 15 | 545 | 375 | 700 | 410 | 240 | 14 | 150 | CDGD-20 | 20 | 585 | 410 | 730 | 470 | 275 | 14 | 190 | CDGD-25 | 25 | 585 | 410 | 730 | 470 | 275 | 14 | 195 | CDGD-30 | 30 | 625 | 430 | 770 | 490 | 300 | 14 | 270 | CDGD-40 | 40 | 635 | 440 | 770 | 520 | 305 | 14 | 290 | CDGD-50 | 50 | 665 | 460 | 830 | 530 | 325 | 14 | 320 | CDGD-60 | 60 | 690 | 470 | 910 | 530 | 350 | 18 | 395 | CDGD-75 | 75 | 690 | 470 | 910 | 530 | 350 | 18 | 450 | CSGD-5 | 5 |
三相變壓器圖 Three-phase transformers | 625 | 430 | 525 | 500 | 295 | 12 | 105 | CSGD-10 | 10 | 725 | 485 | 585 | 580 | 360 | 14 | 155 | CSGD-15 | 15 | 735 | 495 | 610 | 600 | 370 | 14 | 170 | CSGD-25 | 25 | 770 | 500 | 640 | 640 | 370 | 14 | 220 | CSGD-35 | 35 | 830 | 515 | 680 | 640 | 380 | 14 | 280 | CSGD-50 | 50 | 895 | 560 | 795 | 680 | 415 | 18 | 355 | CSGD-75 | 75 | 960 | 620 | 900 | 700 | 480 | 18 | 510 | CSGD-90 | 90 | 1100 | 690 | 970 | 720 | 505 | 22 | 600 | CSGD-100 | 100 | 1100 | 690 | 970 | 720 | 505 | 22 | 630 | CSGD-130 | 130 | 1180 | 720 | 1020 | 3 300 | 595 | 4-Φ18 | 720 | CSGD-150 | 150 | 1280 | 770 | 1020 | 3 360 | 630 | 4-Φ18 | 950 | CSGD-200 | 200 | 1280 | 830 | 1120 | 3 360 | 630 | 4-Φ18 | 1100 | CSGD-300 | 300 | 1400 | 1000 | 1270 | 3 360 | 860 | 4-Φ18 | 1550 | CSGD-400 | 400 | 1500 | 1000 | 1300 | 3 370 | 860 | 4-Φ18 | 2200 | CSGD-500 | 500 | 1680 | 1000 | 1350 | 3 380 | 860 | 4-Φ18 | 2400 | CSGD-II | 15 |
一個箱體內三個 單相變壓器圖 One bank of Three Single-phase transformers | 900 | 530 | 530 | 620 | 390 | 12 | 230 | 22.5 | 940 | 540 | 570 | 620 | 395 | 12 | 270 | 30 | 970 | 550 | 600 | 680 | 410 | 14 | 310 | 45 | 1140 | 620 | 640 | 800 | 470 | 14 | 425 | 60 | 1200 | 640 | 700 | 820 | 500 | 14 | 540 | 75 | 1200 | 660 | 760 | 820 | 510 | 18 | 570 | 90 | 1410 | 760 | 800 | 900 | 620 | 18 | 800 | 105 | 1410 | 760 | 800 | 900 | 620 | 18 | 820 | 120 | 1450 | 760 | 820 | 900 | 620 | 22 | 865 | 150 | 1580 | 780 | 880 | 1000 | 620 | 22 | 990 | 180 | 1580 | 810 | 880 | 1000 | 635 | 22 | 1180 | 225 | 1600 | 810 | 930 | 1000 | 635 | 22 | 1350 |
型號 Type | 容量 Cap. (KVA) | 外形筒圖 Appearance figure | 外形尺寸 Dimension（mm） | 安裝尺寸 Install size（mm） | 質量 Weight （Kg） | L | B | H | L1 | B1 | d | CSGD-III | 15 |
一個箱體內四個
單相變壓器 One bank of four Single-phase transformers | 1100 | 530 | 530 | 260 | 390 | 12 | 305 | 22.5 | 1140 | 540 | 570 | 260 | 395 | 12 | 355 | 30 | 1190 | 550 | 600 | 270 | 410 | 14 | 405 | 45 | 1410 | 620 | 640 | 330 | 470 | 14 | 570 | 60 | 1480 | 640 | 700 | 360 | 500 | 14 | 740 | 75 | 1480 | 660 | 760 | 360 | 510 | 18 | 770 | 90 | 1780 | 760 | 800 | 450 | 620 | 18 | 1070 | 105 | 1780 | 760 | 800 | 450 | 620 | 18 | 1090 | 120 | 1800 | 760 | 820 | 450 | 620 | 18 | 1150 | 150 | 1960 | 780 | 880 | 500 | 640 | 22 | 1290 | 180 | 1960 | 810 | 880 | 500 | 660 | 22 | 1580 | 225 | 2000 | 810 | 930 | 500 | 660 | 22 | 1790 | CSD | 5 |
三相變壓器
Three-phase transformers | 620 | 360 | 540 | 290 | 230 | 12 | 100 | 10 | 670 | 400 | 570 | 350 | 260 | 12 | 150 | 15 | 700 | 410 | 600 | 390 | 280 | 12 | 160 | 20 | 740 | 410 | 630 | 400 | 310 | 14 | 230 | 30 | 780 | 430 | 680 | 460 | 310 | 14 | 290 | 40 | 840 | 490 | 725 | 490 | 360 | 14 | 310 | 50 | 875 | 510 | 760 | 520 | 370 | 14 | 330 | 60 | 910 | 530 | 845 | 530 | 385 | 18 | 450 | 80 | 1000 | 530 | 880 | 610 | 400 | 18 | 520 | 100 | 1130 | 570 | 960 | 650 | 410 | 22 | 600 |
