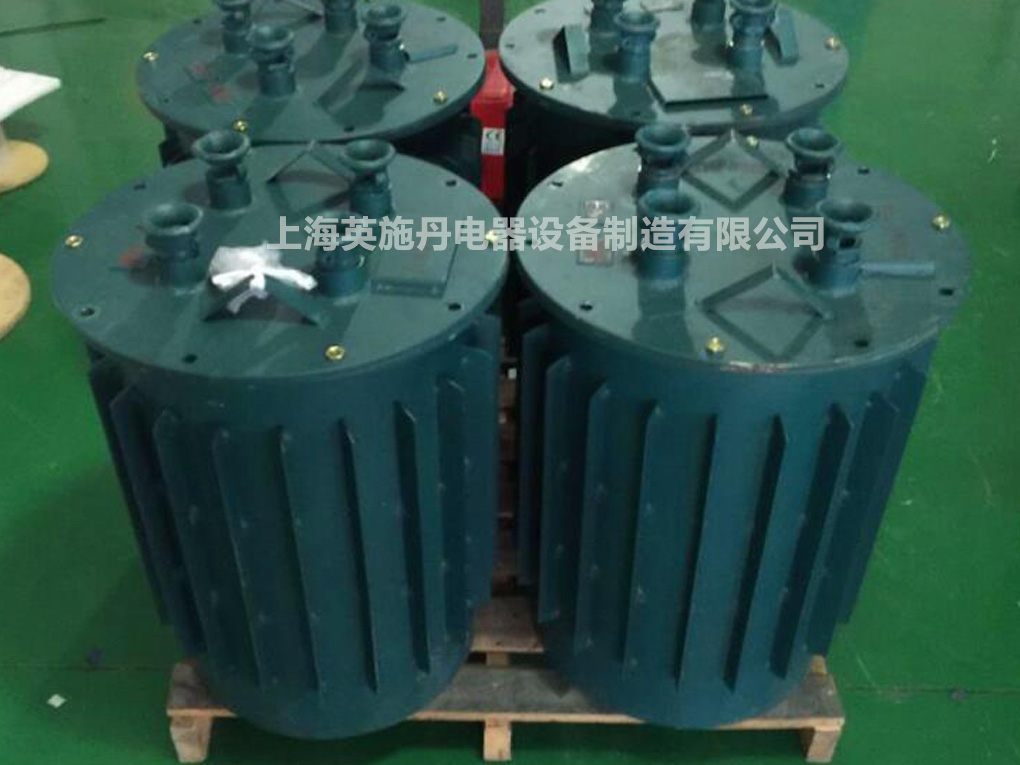

KSG系列礦用隔爆型干式變壓器（以下簡單稱變壓器）適用于煤礦井下有沼氣煤塵的爆炸危險場所。在交流50Hz/電壓至660V的供電線 路中為煤電鉆、照明、信號等設備提供1140V、660V、380V、220V、127V、36V等電源。KSG變壓器按GB3836.1-83《爆炸性環境用防爆電氣設備通用要求》 GB3836.2-83《爆炸性環境防爆電氣設備隔爆型電氣設備“d”》等有關標準設計。制造與檢驗。英施丹礦用變壓器廣泛用于中國煤炭行業、銅礦、鐵礦、鋁礦、金礦、鈾礦、磷礦、隧道施工、冶金、中石油、中石化、加油站、電力、醫藥制造業、鐵路、船舶、場館、部隊、建筑、航空航天、公安消防及大型工礦等企業。
【KSG變壓器-產品型號及含義】英施丹電器 |
K S G - 20KVA 380 / 127V
| | | | | | 額定輸出電壓 （常見出線電壓為：660V/380V/220V/127V/36V/24V）
| | | | | 額定輸入電壓 （常見進線電壓為：1140V、660V、380V、220V）
| | | | 額定容量 （常見容量為：2.5KVA/4.0KV/5.0KVA/6.0KVA/8.0KVA | | | 干式 10KVA/15KVA/20KVA/25KVA/30KVA/50KVA-100KVA等） | | 三相 （根據客戶需要可以定做成單相） | 礦用防爆
（以上型號由英施丹電器設備制造有限公司編制)
注：本公司可提供容量為：2.5KVA、4.0KV、5.0KVA、6.0KVA、8.0KVA、10KVA、15KVA、20KVA、25KVA、30KVA、40KVA、50KVA、60KVA、80KVA、100KVA等
進線電壓可為：1140V、660V、380V、400V、220V、230V
出線電壓可為：660V、400V、380V、220V、230V、127V、36V、24V
【KSG變壓器-產品主要特點】英施丹電器 |
●KSG型礦用隔爆型變壓器的箱殼，系由鋼板焊接制成，箱殼可經受8個大氣壓力的液壓試驗；箱蓋與箱沿之間的接觸面符合隔爆要求；
●KSG型礦用隔爆型變壓器的高壓線圈，可接成星形接法，或三角形接法。相應的電源電壓分別為1140V或660V、380及220V，或400及230V（參看銘牌數據）。改接時需將變壓器與電源斷開，打開箱蓋，在器身接線板上進行。
●箱蓋由鋼板制成，箱殼上有兩個電纜出線套、出現套風面放置橡膠墊圈，電纜穿過橡膠墊圈，旋緊出現套后，可借橡膠墊圈壓緊電纜以確保密封，所選的電纜外徑必須與橡膠墊圈配合緊密，務必使電纜能被壓緊完全密封，以保證隔離性能。
●在箱殼內面有接地用的螺栓，箱殼托架上也焊有接地螺栓，均應妥為接地。
●箱殼外面焊有拖架，供在水平位置使用拖動，在運輸或儲藏時可直立存放，以節約地位。
●采用晶粒取向低耗冷軋硅鋼片的心式鐵心及采用B級絕緣多層圓簡式線圈結構，空氣自冷式礦井內裝置。
【KSG變壓器-產品主要技術參數】英施丹電器 |
容量 KVA | 額定電壓V | 額定電流A | 空載損耗 W | 負載損耗 W | 空載電流 A % | 阻抗電壓 V % | 初級 | 次極 | 初級 | 次極 |
2.5 | 660 | 133 | 2.19 | 10.85 |
45 |
81 |
14 |
4 | 380 | 127 | 3.80 | 11.38 | 4.0 | 660 | 133 | 3.50 | 17.35 | 55 | 125 | 12 | 4 | |
※其它容量技術參數請咨詢：400-800-4472.
●采購前，先估算好您所用的電器總容量，并選用足夠容量的KSG變壓器，確保瞬間啟動時不燒壞KSG變壓器。
●本KSG變壓器嚴格按國家有關標準設計生產。當您使用多繞組（多控制電壓）的變壓器前，容量應按電壓比相應增加變壓器容量，以免燒壞變壓器。
●安裝前，應仔細校核銘牌所列各項數據是否符合您的要求，確認無誤后，方可安裝使用。
●通電工作后，變壓器鐵芯和線圈將發熱（但溫升不超過80℃）屬正常現象，若溫升超過80℃，甚至冒煙，則應切斷電源開關，重新檢查您所用的電器容量。
●在運輸中，應盡可能避免碰撞，切勿受潮，使用時請注意維護，以保護變壓器使用壽命。
●歡迎新老客戶訂購本公司產品；請貴閣下通過正規渠道采購。
●定貨時請詳細注明KSG礦用變壓器的容量、進線電壓、出線電壓、規格及數量等；
●如有特殊要求，請另行注明，非標產品請?zhí)峁┊a(chǎn)品圖紙；
●告知您的收貨地址、收貨人名字、手機或電話號碼,以便本公司工作人員盡快安排發貨.
